项目

式样

烧录形式

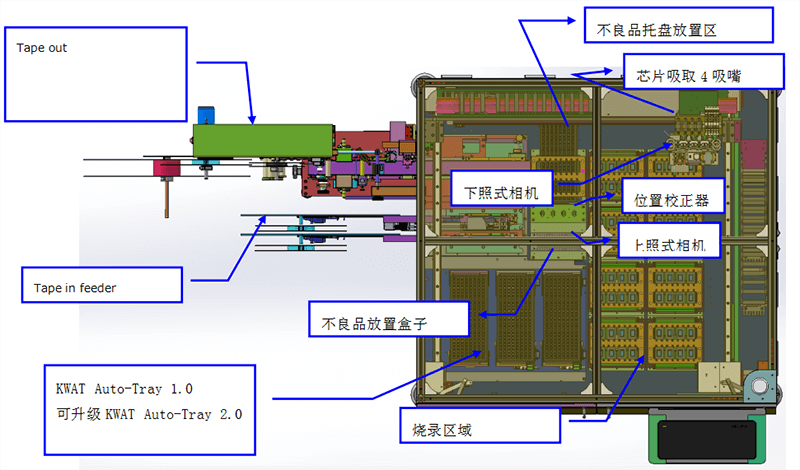

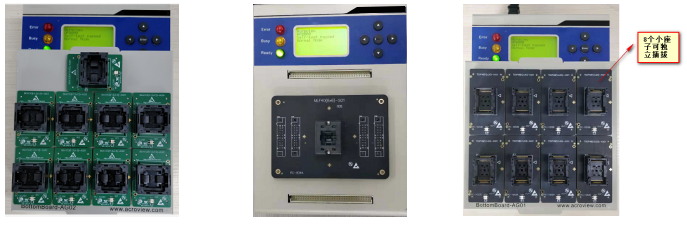

搭载8台PT100烧录器，最多可以支持到64个烧录口。

设备能力

芯片搬送速度

64个芯片取放搬送，最慢247秒
包括芯片取放前的定位
不包含托盘收纳前的画面定位

单位小时生产的数量(UPH)

理论计算方式　(64个烧录座同时烧录)
UPH 3000
无打点
使用CCD进行一次位置补正
包括插座插入前的定位
不包含托盘搬送时间
芯片烧录在170秒以内UPH=3000

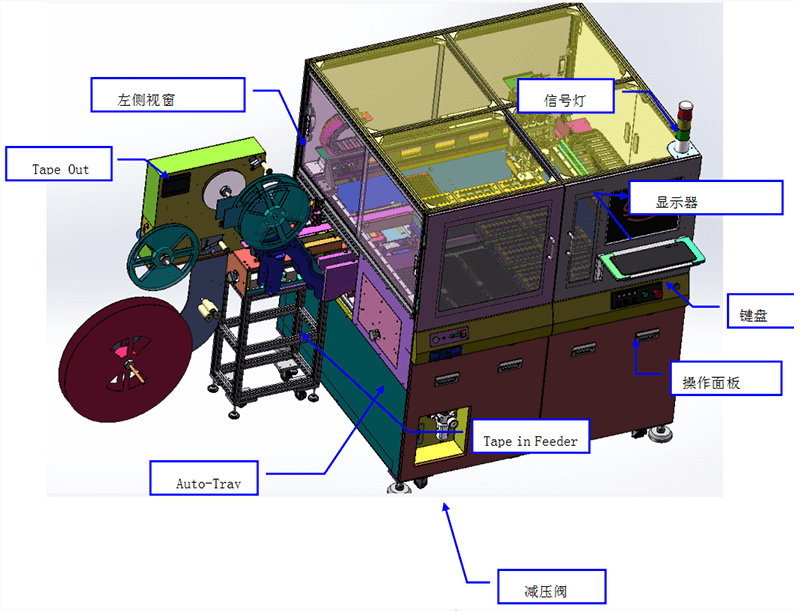

托盘装载

装载形式

叠加、抽屉式和半飞达式

対象托盘

JEDEC

収納数

烧录前

20枚

烧录良品

20枚

不良収納

1枚

空托盘缓冲

3枚

飞达供给

1卷

托盘搬送

脉冲马达　+　皮带驱动

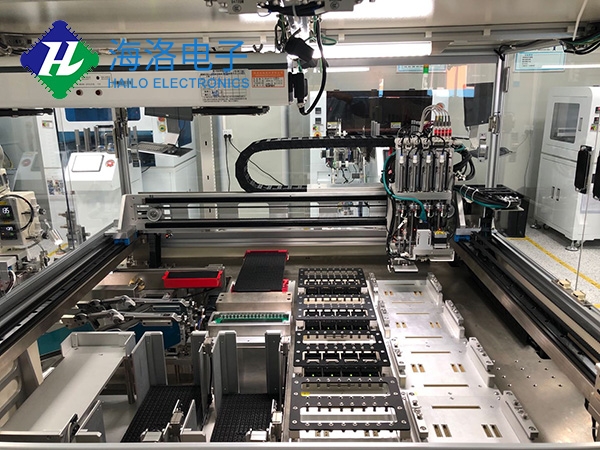

芯片搬送

X、Y、Z1-4、　7轴　螺杆+步进电机驱动

分解能

X搬送最小分解能　　1um/脉冲

Y搬送最小分解能　　1um/脉冲

Z1-Z4搬送最小分解能　　1um/脉冲

θ轴回転角度　0.036°/脉冲

项目

式样

IC搬送

搬送JAM率

1/1000以下

托盘变形、芯片不良等原因除外

接触不良对策

错误重试机制

摆放不良时可于机台重试

芯片吸附错误対策

吸着错误发生时、可进行重试动作。多次重试不良时报警。

坐标登录方法

手动设定

XY軸

使用游戏手柄目视设定

Z1,Z2,Z3,Z4軸

使用自动设定功能、XY坐标登陆后、自动设定Z轴坐标。

θ轴回旋角度

使用游戏手柄目视设定

可设定任意角度

自动设定

XYθ轴都可通过照相机进行自动补正
Z1\Z2-4高度可以通过接触感应器自动设定

搭载摄像机

131万像素CMOS

校准软件

我司自行研发定位软件

IC封装

SOP、BGA、TSOP、QFP、WLCSP、QFN、Module

IC尺寸

1.5mm×1.0mm ～　40mm×40mm

标记

可另行选配

静电対策

静电清除器

配置

使用环境

周围温度20～35℃　湿度55%±15%（无结露）

信号灯

型号

MST-LME-302FBW

表示色及配置

3段3色（红、黄、绿）

信号灯动作仕様

紧急停止、异常

红灯亮 连续蜂鸣声

呼叫操作员时

黄灯闪 设定蜂鸣时间　

手动操作时

黄灯亮

回复原点中

红黄绿灯闪

自动运转待机中

黄灯亮

自动运转中

緑灯亮

数据转送

红黄绿依次亮灯

项目

式样

安全对策

紧急停止开关

操作面板设置/CE安全认证等级

其他

设有各个门传感器，门打开时设备停止运转。

控制

研华制工控电脑、OS windows10 专业版

用户接口

显示设备

17英寸触摸屏显示器

RJ45

网络延伸接口

USB

USB延伸接口

输入设备

USB 键盘

调整工具

USB 控制手柄

运行环境

电源

AC220V 50/60Hz単相　
线长　5ｍ国标接头
机台内部供应AC110V 电源插座

圧縮空气

0.4～0.5MPa　50L／Min.

使用插头 20PM（日东工器）

外装颜色

烤漆涂装P4-379

其他

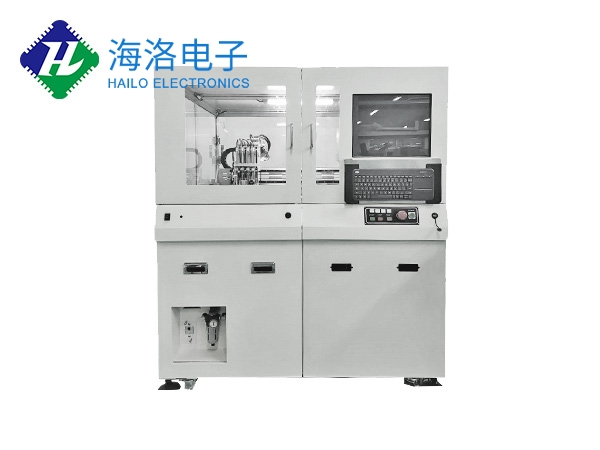

装置尺寸

1210(D)×1300(W)×1500(H) mm（不含突出物）
加上卷出：(D) 1300+903, (W)1210, (H)1500  (mm)

本体重量

约700kg
