PH-M系列,搭载2台高速成组编程器[MODEL408PH],全自动16口写入的编程系统。
PH-M100是搭载了2台成组编程器MODEL408PH(8个写入)，并且支持8口×2排，共计16口程序写入的全自动编程系统。通过对MODEL408PH和PH-M100进行一体化设计，通过操作面板即可进行所有的操作。

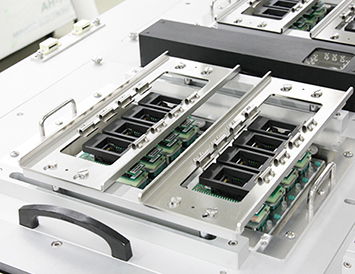

搭载2台专门用于自动机加装的高性能成组编程器[MODEL408PH]。支持范围从小容量的闪存到eMMC、NAND等大容量存储器。

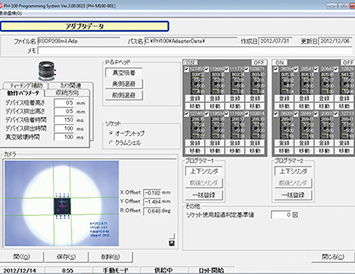

利用高性能CCD摄像头，即可自动地进行简单微调。自动运行时可对每1个设备的位置进行修正并正确地插入对应的插口内。

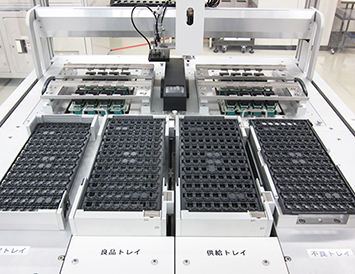

可容纳20张JEDEC托盘。最多可连续运行20张。

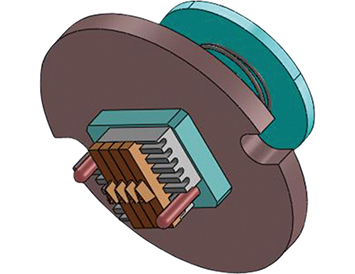

支持像素符号、英文字母搭配使用。(文字数量由设备尺寸决定)

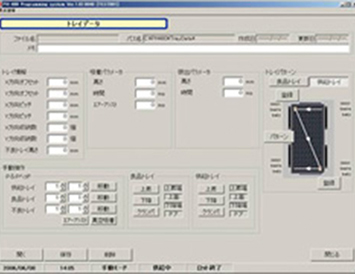

在任务数据中对程序数据、坐标数据、标记数据进行统一管理。软件支持日语、英语、中文。同样支持条形码。
| 编程器 | MODEL408PH(8插口)×2台 |
| 通讯 | USB2.0 |
| 缓存容量 | 标准256Gbit |
| 对象设备 | eMMC・eSD・GB-NAND・MoviNAND・i-NAND・NAND・OneNAND・Flash集成微控制器・NOR・etc |
| 运行日志 | 以文本形式每批次保存 |
| 对象封包 | TSOP・SOP・BGA・QFP |
| 对象插口 | 开顶接口式 |
| 设备输送 |
X、Y、Z、θ 4轴2相脉冲马达+皮带驱动 X、Y轴最小分辨率 : 6μm/脉冲 Z轴最小分辨率 : 30μm/脉冲 Θ轴最小分辨率 : 0.18°/脉冲 |
| 设备输送能力 |
900[UPH] UPH=Unit per Hour ※托盘输送等动作定序除外 |
| 坐标登记方法 |
手动方式
X-Y、Theta坐标:利用专用底盘与专用夹具目视设定 全自动定位方式利用图像处理的原创系统 |
| 图像检查功能 | 通过CCD摄像头图像处理，自动对设备输送姿态进行修正 |
| 供给方式 |
托盘滚动方式(标准)/管道(选购・正在开发)/带式(选购・正在开发) 对象托盘: JEDEC(尺寸:315.8mmx135.8mm 自动搬运用 ※中央位置附带真空吸取条)/EIAJ 容纳数量 供给 20张；容纳 20张；次品容纳 1张；空托盘缓冲 3张 |
| 刻印(选购) |
常温硬化型按压强附着性墨水+刻印组件 支持像素符号、文字标记 |
| 装置控制 | Windows(R) 7 |
| 用户界面 | LCD面板(触摸式面板功能需选购)、键盘、鼠标 |
| 网络支持 | Ethernet |
| 机型切换时间 | 10分钟以下 ※但不包含ROM数据的传输时间 |
| 使用空气 | 0.4Mpa-0.5Mpa 50l/min ※仅限干燥空气 |
| 电源 |
ACIN :AC100V/ AC220V 50/60Hz 15A 可根据安装现场调整 |
| 装置尺寸/重量 |
(D)1000x(W)965x(H)1500(mm) 约400Kg ※不包括突起、PC、显示器 |
