芯片烧录不良原因分析及解决方案,IC工程师收藏必备!

文章出处:东莞市海洛电子科技有限公司 责任编辑:小洛 发表时间:2022-11-17




  公司主营IC代工烧录,自动烧录机,自动烧录器,屏蔽箱,拷贝机等产品的研发制造和销售,公司拥有专业的研发团队,完善的售后服务体系为您解决一切需求!

  在IC烧录的过程中,总会遇到各种各样的问题。那么,芯片烧录最常见的问题有哪些呢?跟着小洛一起来看看烧录过程中最常遇见的问题以及解决方案。



  1.烧录器驱动程序不正确;

  2.烧录过程中烧录器故障;

  3.芯片程序烧录不进去;

  4.研发测试阶段没有问题,进入量产后频繁出现问题;

  5.烧录文件时,编程器全过程提示PASS,但是芯片贴板后产品无法正常使用;

  6.单片机下载程序出现擦除程序失败,无法烧录数据;

  7.烧录加密无法擦除与重复烧录;

  8.芯片烧录过程中被不明原因中断;

  芯片烧录过程中出现的问题五花八门,复盘找出原因的过程也让众多工程师倍感头疼。要想找出烧录失败的原因,可以分成以下几个方面来分析:

  不同的烧录方式会出现的烧录问题也是不同的,解决方式也是有一定差异的。举个例子,如果是在线烧录的方式,先着重检查芯片有虚焊、读取不良等情况;在芯片烧录的过程中,检查是否存在烧录不完整,有中断等情况。

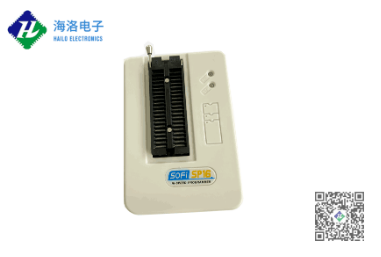

  如果是离线烧录,通过各种专用的适配座,将芯片离线烧录好之后再安装到板子上的生产方式。由于适配器与夹具的通用性低,因此此类烧录方式虽较稳定,但成本较高。

  尽管如此,还是有部分工程师选择此类烧录方式,一旦出现烧录问题的话,应该从以下两个方面排查入手:

  一、硬件层面

  (1) 先排查是否因为烧录器跟测试座已用太久,使用过频的原因,从而导致的接触不灵敏,读取较慢;

  (2) 查看烧录器的烧录库中,是否有支持该型号的烧录选项,如果有,确认IC与软件的型号是否一致;

  (3) 检查连接烧录工具的USB线是否有不兼容或不读取的情况;

  (4) 注意芯片烧录夹具的使用寿命,一般来说,芯片烧录夹具是有使用次数,也就是通常说的寿命时限的,很多接触不良等小故障的发生,都源于烧录座。

  二、软件层面

  (1) 查看电脑是否曾经安装了影响程序文件,才导致的烧录不稳定;

  (2) 检查是否存在芯片程序的格式与芯片规定的格式不符的情况;

  (3) 检查烧录工具的驱动是否兼容;

  (4) 检查烧录驱动的认证是否已过期;

  (5) 查看安装的程序是否与烧录器属不同品牌,如果是不同的品牌,检查有无兼容的问题。

  在排除完以上的硬件与软件的问题之后,剩下的就是人员操作的问题了。对于烧录报错的芯片,可手动去掉ID检测功能,执行读取或者擦除、编程、校验,看是否能够成功。

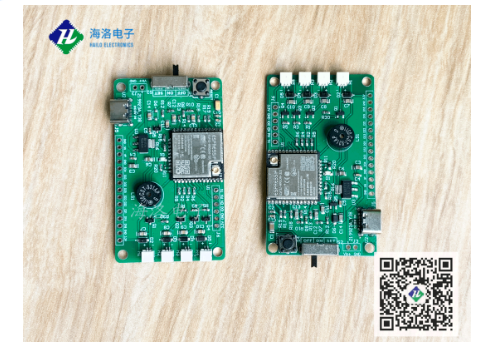

  在线烧录:贴板后直接进行烧录,然后将PCBA送到测试机测试。整个生产过程全自动化,这便于产品程序在不是很成熟的阶段在线做一下仿真,对程序进行适当的调整。




  为了解决上述烧录过程中遇到的各种烧录难题,降低人工成本,提高品质及效率,缩短生产周期。东莞市海洛电子科技有限公司提供自动化IC烧录服务,可烧录市面上各种型号的IC,全方位满足您的需求。

  烧录流程:

  01确认客户需求

  客户提供IC型号、IC封装、IC数量、包装及其他要求。

  02烧录试样

  海洛为客户提供免费试样烧录服务。

  03报价

  根据客户IC烧录时长,IC数量及要求报价。

  04批量烧录

  客户验证OK后,批量来料。仓库清点规格数量,同时业务人员确认IC型号、烧录程序和客户要求,确认无误后签收入库,技术人员调机制作首件,首件检验OK后进行批量生产。

  05IC质检

  烧录过程中,品质人员抽样校验文件与IC信息,烧录完成后,进行AOI外观检测,品质人员全检并复检。

  06仓库出货

  仓管人员再次核对IC数量、型号、程序名。进行防潮防静电处理,贴好标签纸,放置湿度显示卡和干燥剂,填充包装纸箱打包出货。
